Ponto de funcionamento: onde a bomba vai realmente trabalhar

Duas curvas, um cruzamento

A curva da bomba diz quanta altura ela vence para cada caudal. É descendente: quanto mais água passa, menos altura dá. À boca fechada dá o máximo e não entrega nada; à boca aberta entrega muito e não vence altura nenhuma.

A curva da rede é o contrário. Diz quanta altura a instalação exige para cada caudal, e sobe: quanto mais água se quer fazer passar pela mesma tubagem, mais energia se perde por atrito. Tem duas parcelas — a altura geométrica, fixa, que é a diferença de cotas entre a origem e o destino; e as perdas de carga, que crescem aproximadamente com o quadrado do caudal.

Onde as duas se cruzam está o ponto de funcionamento. Não é uma escolha: é uma consequência. E é aí que a bomba vai trabalhar todos os dias, quer isso esteja perto do melhor rendimento, quer esteja no extremo da curva a aquecer.

Perdas de carga: as contínuas e as singulares

As perdas contínuas acontecem ao longo do tubo, por atrito. Dependem do comprimento, do diâmetro, da rugosidade do material e da velocidade. Um tubo de diâmetro imediatamente abaixo do necessário pode duplicar a perda, porque a velocidade sobe e a perda cresce com o quadrado dela.

As perdas singulares acontecem em pontos concretos: curvas, joelhos, alargamentos, estreitamentos, válvulas, a entrada num tubo a partir de um reservatório. Cada uma vale pouco; somadas numa instalação com muitos acessórios, valem metros de altura manométrica. Numa estação de bombagem compacta, com colector e curvas apertadas, as singulares chegam a pesar mais do que a tubagem toda.

Porque é que o nível estático engana

Num furo, a diferença entre acertar e falhar está quase sempre aqui. O nível estático é onde está a água com o furo parado. O nível dinâmico é onde ela se estabiliza com a bomba a trabalhar — sempre mais fundo, e às vezes muito mais.

Uma bomba dimensionada ao nível estático parece bem no papel. Assim que a rega arranca, o nível desce, a altura real cresce, o ponto de funcionamento desloca-se e a bomba passa a trabalhar fora da zona onde é eficiente. Consome mais, aquece mais e dura menos.

É por isso que medimos o nível dinâmico no local antes de propor. Não é zelo: é a diferença entre uma bomba que dura dez anos e uma que volta à oficina na segunda campanha.

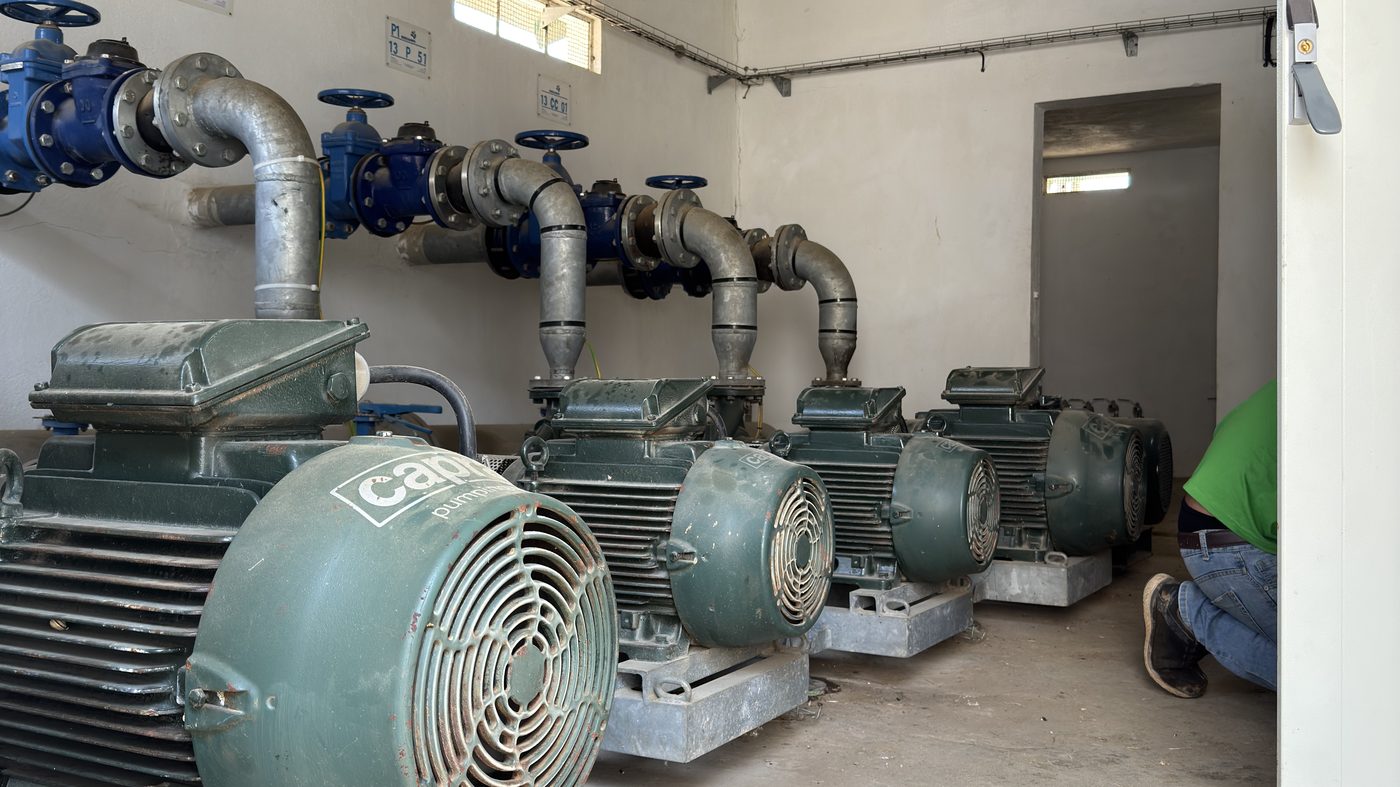

Bombas em paralelo não somam o que se pensa

Duas bombas iguais em paralelo não dão o dobro do caudal. Dão mais — mas ao aumentar o caudal, a rede exige mais altura, e as duas passam a trabalhar mais acima na sua própria curva, onde entregam menos cada uma. Numa rede com muita perda de carga, a segunda bomba pode acrescentar bem menos de metade.

Não é argumento contra o paralelo, que continua a ser a forma certa de dar redundância e de acompanhar consumo variável. É argumento contra somar caudais de catálogo numa folha de cálculo.
